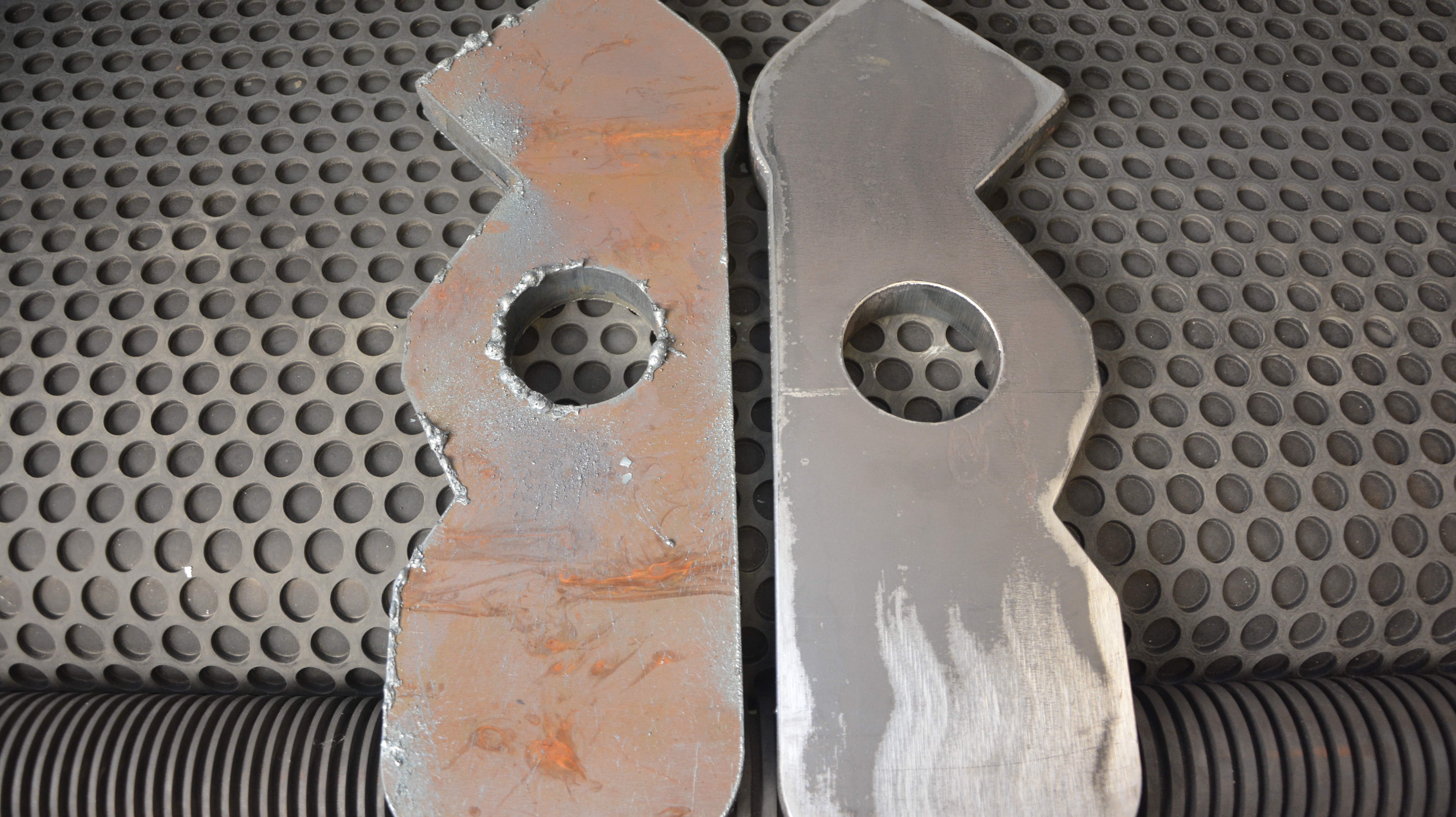

Станки серии LISS-DRE оснащаются агрегатом D для механического сбивания шлака и грата ударными пальцами после плазменной или газовой резки, лазерного раскроя. Механический способ удаления шлака значительно экономит затраты на абразивный инструмент.

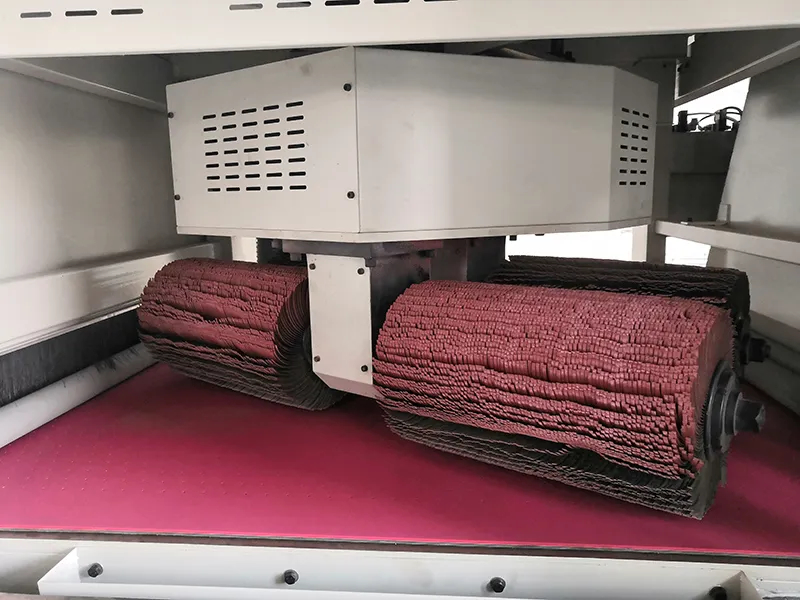

Станция широкой абразивной ленты R зачищает заусенцы и поверхность заготовок, а цилиндрические абразивные щётки ротационной станции E скругляют кромки.
Обработка внутренних и внешних контуров деталей из обычной и нержавеющей стали, алюминия и других цветных металлов.

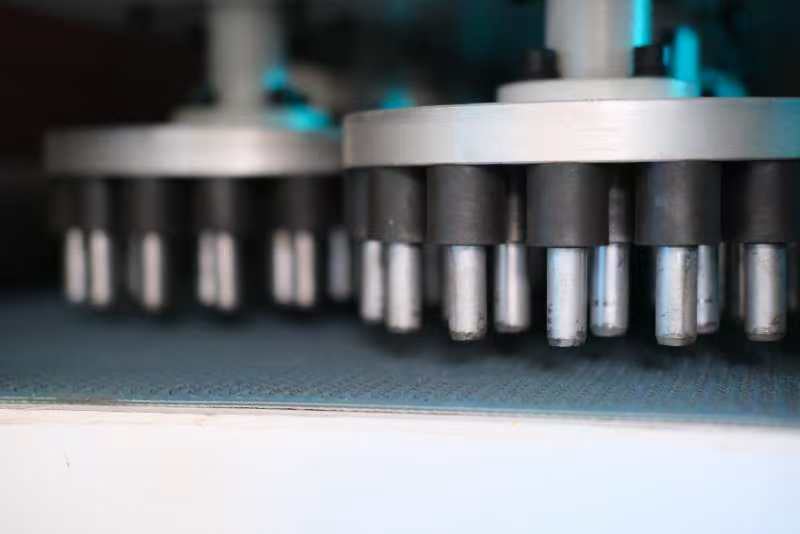

Особенностью станков серии LISS-DRE является наличие первой рабочей станции D оснащённой дисками с ударными пальцами, которые вращаются вокруг своей оси, при этом кассета с инструментом совершает колебательные поперечные движения. Комбинация данных двух движений обеспечивает максимальную эффективность множества ударов по кромкам заготовки, сбивая шлак и грат механическим способом, увеличивая срок службы абразивного инструмента следующих рабочих станций. Вторая станция R оснащена контактным барабаном широкой абразивной ленты, которая зачищает оставшиеся заусенцы и грат после станции D. Дополнительно, может устанавливаться ротационная станция E абразивных цилиндрических щёток, которые эффективно удалят вторичный заусенец и скруглят кромки всех внутренних и внешних контуров деталей с одной стороны.
Обработка заготовок производится отдельно каждой рабочей станцией или всеми агрегатами последовательно с их индивидуальной настройкой на контактной панели управления DELTA под задачи применения.
Концепция станков обеспечивает эргономичную работу и приятную рабочую среду без загрязнения, пыли и шума.
удаление грата, шлака и скругление кромок, ширина 1000 мм

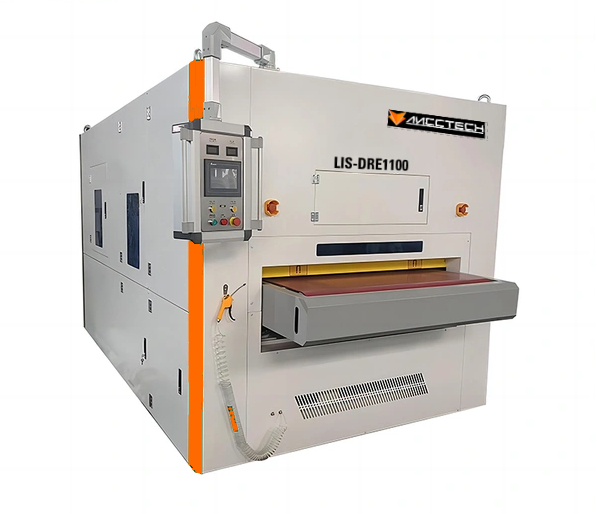

LISS-DRE
Ширина рабочего стола: 600/800/1000/1100/1300/1500 мм
Обрабатываемые толщины: 0,5 - 120 мм
Минимальный размер заготовок: 50 х 50 мм
Скорость подачи ленты рабочего стола: 0,5 - 8 м/мин, частотная регулировка
Скорость вращения дисков ударных пальцев (D): 100-1200 об/мин, частотная регулировка скорости
Поперечные перемещения кассеты дисков (D): 35 мм, 20-50 ход/мин, частотная регулировка скорости
Скорость движения абразивного ремня шлифовальной станции (R): 3-15 м/сек, частотная регулировка скорости
Скорость вращения щёток ротационной станции Е: 0-1400 об/мин, частотная регулировка скорости
Скорость вращения ротационной станции Е: 0-40 об/мин, частотная регулировка скорости
Количество дисков ударных пальцев: 7-13, зависит от ширины рабочего стола
Количество абразивных щёток на ротационной станции: 4-8, в зависимости от ширины стола
LISS-DRE является универсальным односторонним станком для обработки деталей с тяжёлым шлаком, удаления грата, заусенцев и однородного скругления кромок на деталях из листового металла, зачистки поверхности после плазменной и газовой резки, при сухом процессе обработки.
Шлифовальный станок LISS-DRE в базовой комплектации включает:
• Управление через контактную панель управления со встроенным Delta PLC
• Магнитный рабочий стол
• Реверсивное движение ленты рабочего стола
• Щётка очистки рабочего стола
• LED освещение внутри станка
• Станция D кассеты дисков с ударными пальцами

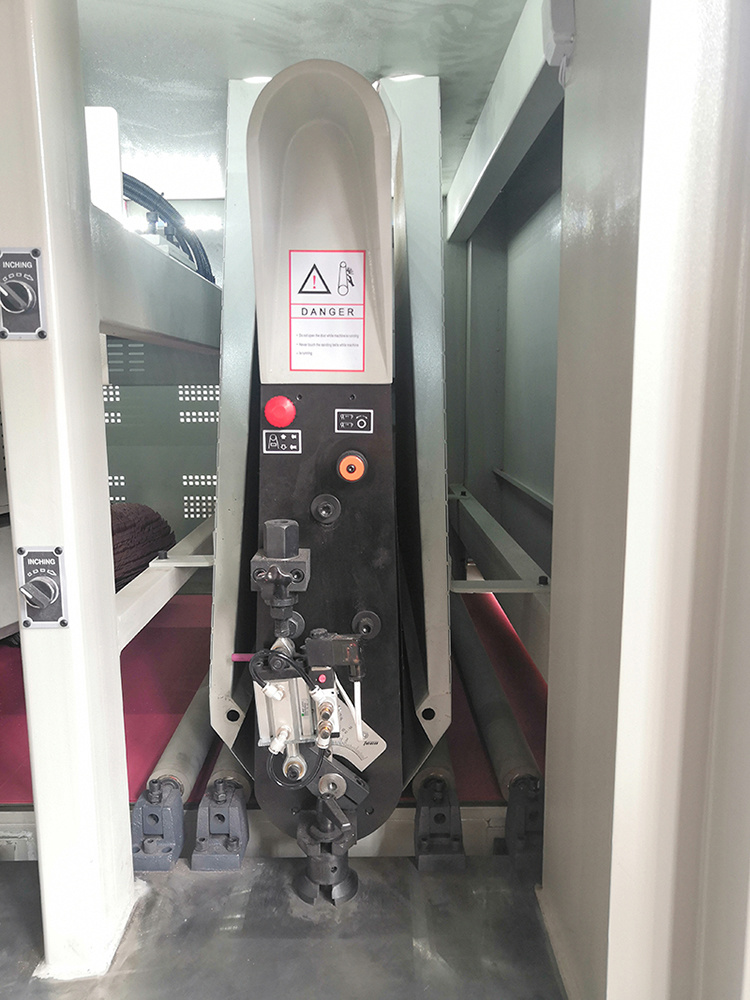

• Станция R контактного ролика широкой абразивной ленты
• Станция E ротационной головки цилиндрических щёток с абразивными ламелями (опция)
• Комплект рабочего инструмента
Опционально дополнительные станции станции D, R или E могут быть установлены в любой последовательности, до 6ти станций
Особенности станка LISS-DRE
Подходит для обработки обычной и нержавеющей стали, алюминия и меди.

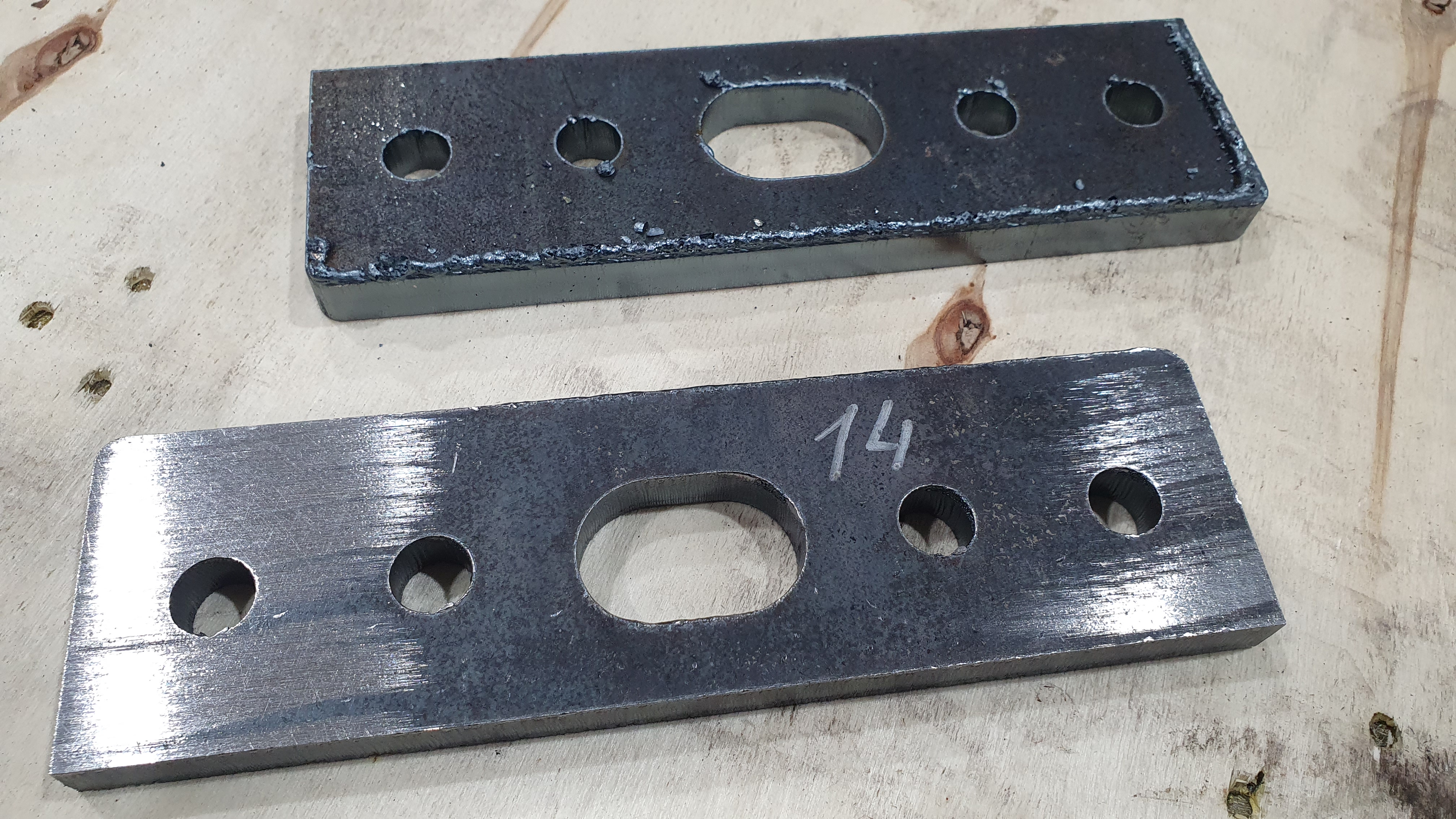

Удаление шлака, грата и скругление кромок, зачистка поверхности за один проход
Финишное шлифование с опциональной второй станцией R
Удаление шлака ударными пальцами станцией D первого агрегата
Механическое удаление шлака при помощи станции D позволяет значительно увеличить срок службы шлифовального инструмента и сократить затраты.
Магнитный рабочий стол, в базовой комплектации, надёжно удерживает заготовки во время обработки.
Компенсация деформации и допуска толщины благодаря большому и упругому контактному барабану шлифовальной головки «R».
Опциональная роторная головка «E» на 4, 6 или 8 круговых щёток обеспечивают равномерное и высокопроизводительное закругление кромок.
Независимый запуск и остановка каждой из обрабатывающих головок гарантирует максимальную гибкость для любого применения.
Прочная и износостойкая конвейерная лента обеспечивает безопасную транспортировку заготовок во время обработки.
Быстрый запуск и ввод в эксплуатацию характерен для всех станков модельного ряда LISS
Компактная конструкция сохраняет полезное производственное пространство.
Оптимальные затраты на покупку и эксплуатацию приводят к сокращению времени амортизации и гарантируют экономическую эффективность обработки ваших заготовок.
Шлифовальная головка с регулируемым по высоте контактным роликом для компенсации размера зерна абразивной ленты
Фото оптическое слежение за положением абразивной ленты
Пневматическое натяжение абразивного ремня со встроенным отслеживанием края абразивной ленты
Безопасное отключение станка во время работы при неисправности
Управление через контактную панель управления со встроенным PLC
Прорезиненные прижимные ролики
